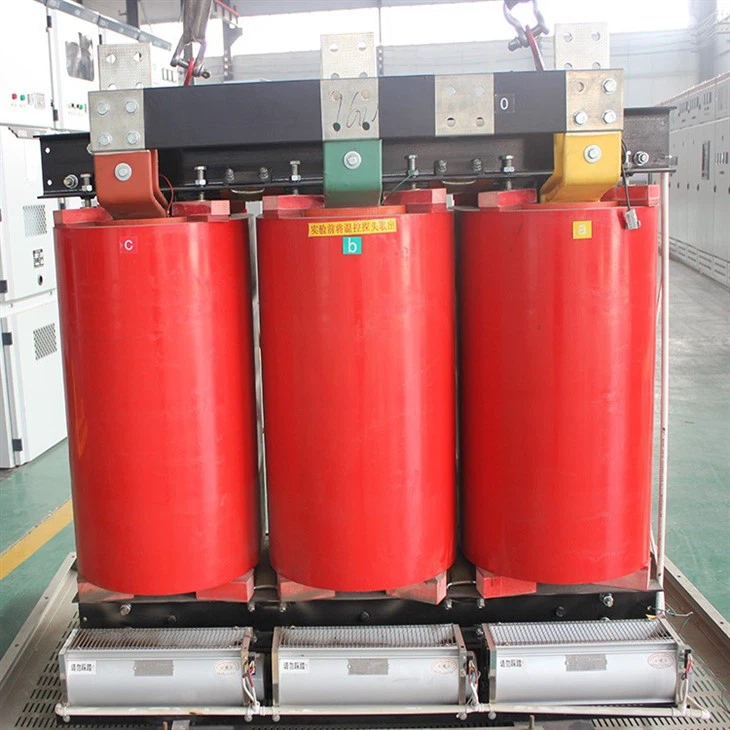

2,5 MVA:n kuivatyyppinen jakelumuuntaja

2,5 MVA:n kuivatyyppisen jakelumuuntajan tietolehti:

Teho: 2500 kVA

Taajuus: 50 Hz

Ensisijainen jännite: 11 kV

Toisiojännite: 400 V

Vaihe: Kolmivaiheinen

Käämimateriaali: kupari/alumiini

Ydinmateriaali: CRGO (kylmävalssattu viljaorientoitu)

Eristys: Luokka F tai H (vaatimuksen mukaan)

Jäähdytystyyppi: Luonnollinen ilma / pakotettu ilma / pakotettu öljy

Vektoriryhmä: Y/Yd11

Impedanssijännite: 6 prosenttia

Tehokkuus: 98 prosenttia

Lämpötilan nousu: alle 85 celsiusastetta (standardin mukaan)

IP-luokitus: IP00/IP20/IP23 (vaatimuksen mukaan)

Paino: n. 4000 kg (voi vaihdella mallin mukaan)

Mitat: (PxLxK) 3400mm x 1650mm x 2100mm (voi vaihdella suunnittelun mukaan)

Standardit: IEC 60076, IS 2026, ANSI jne. (vaatimuksen mukaan)

2,5 MVA kuivatyyppisen jakelumuuntajan ominaisuudet:

1. Se on turvallinen, palonkestävä ja saasteeton, ja sitä voidaan käyttää suoraan kuormakeskuksessa.

2. Käyttämällä saksalaista tekniikkaa. Korkea mekaaninen lujuus, oikosulkukestävyys, pieni osapurkaus, hyvä lämmönkestävyys, korkea luotettavuus ja pitkä käyttöikä.

3. Pieni häviö, alhainen melu, huomattava energiansäästövaikutus ja huoltovapaa.

4. Hyvä lämmönpoistokyky ja vahva ylikuormituskyky.

5. Sillä on hyvä kosteudenkestävyys ja se sopii työskentelyyn muissa ankarissa ympäristöissä, joissa on korkea kosteus.

6. Siinä on täydellinen lämpötilan valvonta- ja suojajärjestelmä. Älykäs signaalilämpötilan ohjausjärjestelmä voi automaattisesti valvoa ja näyttää kolmivaihekäämien yksittäisiä käyttölämpötiloja.

7. Lisäksi on hälytyksiä, katkaisijoita ja muita toimintoasetuksia.

8. Pieni koko, kevyt, vähemmän lattiatilaa ja alhaiset asennuskustannukset. Ominaisuudet:

2,5 MVA:n kuivatyyppisen jakelumuuntajan tuotantoprosessi

Rautasydän on valmistettu korkealaatuisesta kylmävalssatusta piiteräslevystä, joka on 45-asteporrastettu täysin vino liitosrakenne. Magneettivuon jakautumisen parantamiseksi risteyksessä ja rautasydämen värähtelyenergian vähentämiseksi käytetään kolmileikkauksen kaksilävistysytimen rautakulmahaarukkaleikkausprosessia ja viisivaiheista laminoitua rautaleikkausprosessia. Rautasydän on kiinteästi karkaistu, ja pinta on tiivistetty eristävällä hartsilla, mikä voi tehokkaasti vähentää tyhjäkäyntihäviöitä, tyhjäkäyntiä ja rautasydämen melua.

2,5 MVA kuivatyyppinen jakelumuuntaja, rautaydin

Suurjännitekäämit on kierretty laadukkailla F-luokan eristetyillä johtimilla ja kansainvälisillä edistyneillä eristemateriaaleilla ja suurikapasiteettiset käämit on varustettu aksiaalisuunnassa olevilla jäähdytysilmakanavilla. Rakenteessa on virran iskunkesto, lämpötilanmuutoskestävyys, halkeamiskestävyys ja erinomainen lämmönpoistokyky. Käyttämällä moniosaista segmentoitua sylinterirakennetta, sillä on vahva paineenkestävyys ja alhainen osapurkaustaso. Kierukkamuotit täytetään tyhjiökuivauksen jälkeen.

Koko ruiskutus- ja jähmettymisprosessi suoritetaan valmiiksi luodun prosessikäyrän perusteella, ja edistynyt prosessinohjaus varmistaa, että kelassa ei ole ilma- ja reikiä.

Pienjännitekäämi käyttää kalvorakennetta, joka ratkaisee tehokkaasti matalajännitteisen suurvirtakelan ampeerin epätasapainoongelman. Toisaalta foliokäämissä ei ole akselikäämien määrää ja akselikäämien lukumäärän helix-kulmaa, mikä poistaa tehokkaasti muuntajan aksiaalisen voiman oikosulun aikana, ja kelan virrantiheyttä voidaan säätää. aksiaalisuunnassa suurjännitekäämin kuormituksen jakautumisen mukaan sen varmistamiseksi, että säteittäinen voima vähenee. Kelan pää on tiivistetty ja kovetettu hartsilla erilaisten vieraiden esineiden ja kosteuden pääsyn estämiseksi.

2,5 MVA:n kuivatyyppisen jakelumuuntajan käyttö:

Normaali työtilanne on työtilanne, joka täyttää seuraavat vaatimukset:

1. Korkeus

Korkeus ei saa ylittää 1000 metriä.

2. Ympäristön lämpötila

Korkein lämpötila plus 40 astetta

Korkeampi vuorokauden keskilämpötila plus 30 astetta

Korkeampi vuosikeskilämpötila plus 20 astetta

Alempi lämpötila -30 astetta (sopii ulkomuuntajille)

Alempi lämpötila -5 astetta (sopii sisämuuntajille)

3. syöttöjännitteen aaltomuoto

Virtalähteen jännitteen aaltomuoto on samanlainen kuin siniaalto.

4. Monivaiheisen virtalähteen jännitteen symmetria

Monivaihemuuntajaan kytketyn verkkojännitteen tulee olla lähes symmetrinen.
