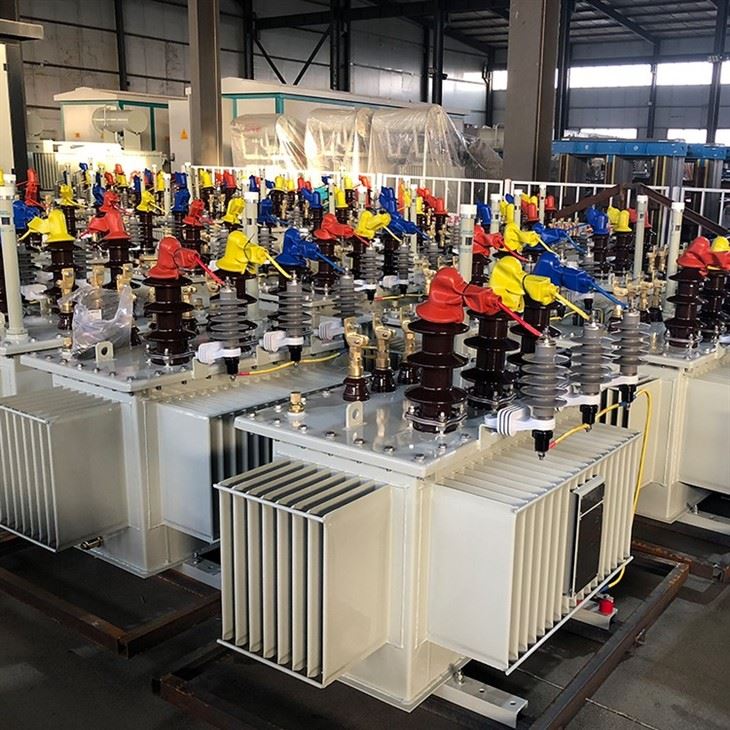

200KVA muuntaja

S11-M-200KVA-muuntaja käyttää täysin öljytäytteistä suljettua tyyppiä ilman öljysäiliötä. Lämpötilan ja kuormituksen muutoksista johtuen muuntajan öljytilavuus säätyy täysin muuntajan öljysäiliön joustavuudella. Sen tyhjäkäyntihäviö on 30 % pienempi kuin S9, ja siinä on voimakas salamaisku ja oikosulkuvastus. Energiansäästövaikutus on selvempi ja muuntajan ulkoinen koko pienenee. Se on tällä hetkellä uusi energiaa säästävä tuote Kiinassa. Keskimääräinen vuotuinen kuormitushäviön väheneminen on 10 % ja keskimääräinen kuormitushäviön väheneminen 20 %.

Yleisimmät 10KV S11 öljyupotettavat muuntajamallit ovat seuraavat: S11-M-30/10, S11-M-50/10, S11-M {10} /10, S11-M-160/10, S11-M-200/10, S11-M-250/10, S{ {29}}M{30}}/10, S11-M-400/10, S11-M-630/10, S11-M -800/10, S11-M-1000/10, S11-M-1250/10, S11-M-1600 /10, S11-M-2000/10, S11-M-2500/10

1, Mallin merkitys

S11-M - □/□ Pienihäviöisen tehomuuntajan mallin merkitys:

S: Edustaa kolmivaiheista muuntajaa

11: Suorituskykytason koodi

M: Edustaa täysin suljettua

□/□: edustavat vastaavasti nimelliskapasiteettia KVA/jännitetasoa

S11-M 200KVA 3-vaihemuuntajan suorituskyky täyttää kansallisen standardin GB1094-1996 "Tehomuuntajat" GB/T6451-1999 "Tekniset parametrit ja vaatimukset kolmivaiheisille öljyupotetuille tehomuuntajille" . Rautasydän on valmistettu korkealaatuisista kylmävalssatuista piiteräslevyistä, joissa on porrastetut kolmetasoiset saumat ja pinta päällystetty kovettuvalla maalilla, mikä vähentää hävikkiä ja melua; Kierukka on kääritty korkealaatuisella hapettomalla kuparilangalla, ja lämmönpoisto ottaa käyttöön uuden öljykanavarakenteen. Suunnittelu on kohtuullinen, ja eristysprosessi on optimoitu parantamaan mekaanista lujuutta ja oikosulkukestävyyttä. Ulkonäkö on kaunis ja tyylikäs, ja toiminta on luotettavaa. Käytetään laajasti sähköasemissa sekä kaupunkien ja maaseudun sähköverkoissa.

2, Tuotteen ominaisuudet:

1. S11-M-200KVA-muuntajan ydin on saumaton ja luokittelematon, lähes puhdas pyöreä poikkileikkaus, joka on valmistettu piiteräsnauhamateriaalista. Rautasydän ja rautasydänpilari on yhdistetty pyöristetyillä kulmilla ja rautasydän on suljetun muotoinen.

2. Tehomuuntajan korkea- ja matalajännitekelat on kiedottu suoraan rautasydämeen, ja niillä on hyvä samankeskisyys ja oikosulkuvastus.

3. S11-M 200 KVA muuntajan tyhjäkäyntihäviö johtuu 200 KVA:n 3-vaiheisen muuntajan sydämen erityisrakenteesta, joka on valmistettu korkealaatuisista kylmävalssatuista piiteräslevyistä, joissa on kiteinen suuntaus ja hehkutettu. vähennetään 30 %, tyhjävirta pienenee 70 % ja melu vähenee noin 8 desibeliä verrattuna saman kapasiteetin S9-tyyppiin.

4. Irrota öljysäiliö. Aaltopahviöljysäiliön avulla lämpötilan aiheuttamaa öljytilavuuden muutosta säädetään aaltopahvilevyn elastisuudella muuntajaöljyn eristämiseksi ilmasta ja käyttöiän pidentämiseksi.

5. Aaltopahvin öljysäiliöiden käyttö lämpötilan nostamiseen vie pienen alueen ja on kaunis ulkonäkö.

6. Täysin mekaaninen rautasydänkäsittely vähentää työvoiman intensiteettiä, parantaa tuotteiden laatua ja vakauttaa laatua.

3, Tekniset parametrit

10kV S11-sarjan pienihäviöisen energiansäästömuuntajan tekniset parametrit

Korkea jännite: 10 kV (6, 6,3, 10, 10,5, 11)

Matala jännite: 0.4kV

Yhteysryhmä: Yyn0 tai Dyn11

Jännitteen säätöalue: ± 5 % tai ± 2x2,5 %

Paljonko on 200kva muuntaja?

200kVA öljyupotettu muuntaja Hinta: 2 USD*14,00/SET

S11-M 200KVA 3-vaihemuuntaja noudattaa kansallista yhtenäistä suunnittelustandardia, jossa on edistynyt ja kohtuullinen eristysrakenne, vahva oikosulkuvastus ja sen suorituskyky saavuttaa vastaavien kansainvälisten tuotteiden tason. S9-tyyppiseen tuotteeseen verrattuna keskimääräinen tyhjäkäyntihäviö pienenee 10,25 %, tyhjävirta 37,7 % ja keskimääräinen kuormitushäviö pienenee 22,4 %. Rakenne on kohtuullinen ja ulkonäkö kaunis. Käyttäjien vaatimusten mukaan öljysäiliö voi olla levy- ja putkilämmönpoisto, mikä tekee siitä viime vuosien eniten käytetyn energiansäästötuotteen.
