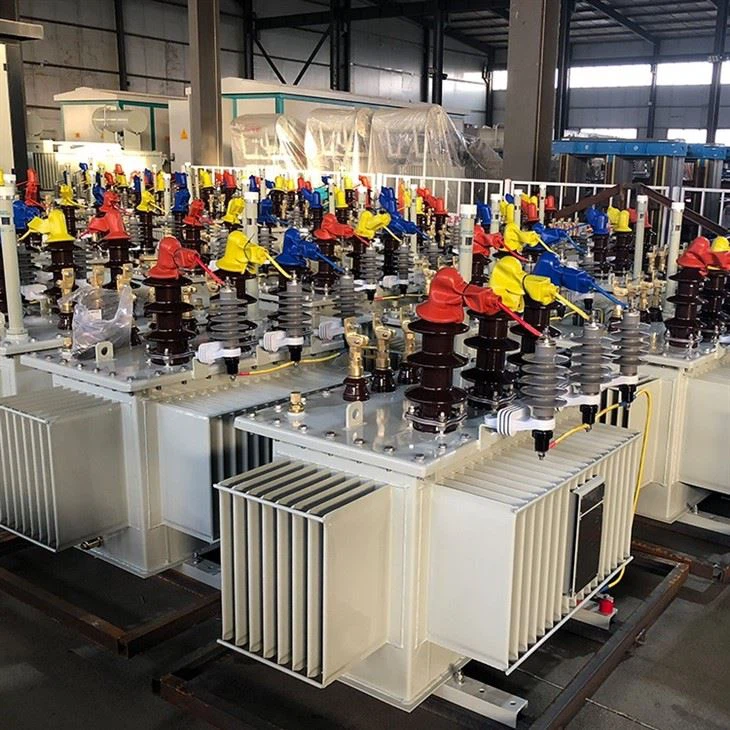

200 KVA 3-vaiheinen muuntaja
Standardit: IEC60076
Sisä-/ulkoasennus: Ulkona
Tyyppi: kolmivaiheinen öljyupotettu ydintyyppinen muuntaja
Teholuokitus (KVA): 200 KVA
Taajuus (Hz): 50 Hz
Jäähdytystyyppi: ONAN
Impulssijännite: 95 KV
Teho Taajuus Jännitenopeus: 28 KV
Ei kuormitushäviöitä: 500 W
Täysi kuormitushäviöt: 3000 W
Toiminto
VOIMME TARJOTA MUKAUTUSPALVELUA PARAMETRIVAATIMUKSI MUKAISESTI.
PLS LÄHETÄ KYSELY MEILLE NYT.
200 KVA 3-vaihemuuntajan tekninen parametri
|
Standardit |
IEC60076 |
|
Sisä-/ulkoasennus |
Ulkona |
|
Tyyppi |
kolmivaiheinen öljyupotettu ydintyyppinen muuntaja |
|
Jatkuva teholuokitus (KVA) |
200 KVA |
|
Taajuus (Hz) |
50 Hz |
|
Jäähdytystyyppi |
PÄÄLLÄ |
|
Impulssijännitetaajuus (KV) |
95 KV |
|
Tehon taajuusjännite (KV) |
28 KV |
|
Ei kuormitushäviöitä (W) |
500 W |
|
Täysi kuormitushäviöt (W) |
3000 W |
|
Max. lämpötilan nousu täydellä öljykuormalla ( aste ) |
40 astetta |
|
Max. lämpötilan nousu täydellä käämin kuormalla ( aste ) |
50 astetta |
|
Impedanssijännite (%) |
4.75% |
|
Napautuksen tyyppi ja suhde (%) |
Off Circuit -hanakytkin, suhde (+) 5 %:sta (-) 5 %:iin 2,5 %:n välein |
|
Yhteys |
Dyn11 |
|
Takuu |
2 vuotta |
200 KVA 3-vaihemuuntajan osat:
Ydin
Paras laatu pienihäviöinen kylmävalssattu rakeorientoitu sähköteräslaminointi. Sydänlevyt on eristettävä toisistaan sydänhäviön minimoimiseksi ja sydän on pidettävä yhdessä pulteilla ja kiinnityslevyillä, jotka kaikki on eristetty riittävästi. koko ydin on varustettava nostosilmukoilla, ja se on tuettava ja tuettu liikkeen estämiseksi.
Kääntyvä
tulee eristää täysin A-luokan eristyksellä, joka kestää korkeimman jännitteen 12,5 KV.
Pääsäiliö
On oltava kevytteräksinen hitsattu rakenne, jonka levyn vähimmäispaksuus:
Yläosa: 5 mm
Pohja: 5mm
Sivut: 4mm
Jäähdytin: 1,2 mm
Aaltopahvityyppi: 1,2 mm
Tiivisteet & Liitokset
Kaikkien tiivisteiden tulee olla korkkia tai vastaavaa materiaalia kuin pohja, ja ne on rajattava öljynkestävällä synteettisellä materiaalilla tai kumilla. Tavallisista synteettisistä materiaaleista valmistetut tiivisteet eivät ole sallittuja.
HV-sivuliitinjärjestelyt
Ulkoholkit 440 mm ryömintä muttereilla, lukkomuttereilla, aluslevyllä ja
puristuskorvakkeet 50 neliömetrin kuparijohtimelle. Vaiheen välinen välys 270 mm.
LV-puolen terminaalijärjestelyt
Ulkoholkit, joissa on mutterit, lukkomutterit, aluslevyt ja puristuskorvakkeet 4-johtimille 185 neliömetrin kaapelille. Vaihekeskipisteiden välys 150 mm.
200 KVA 3-vaihemuuntajaliittimet
Konservaattorin säiliö:on toimitettava täydellisenä täyttökorkilla ja tyhjennysventtiilillä
Nostosilmukoita:tarjotaan
Hengitys:on oltava ilkivallan kestävä ja sopiva ilmasto-olosuhteisiin. Silikageelin tuulettimen tulee olla reilusti suunniteltu ja yhden koon normaalia suurempi, jotta geeliä ei tarvitse vaihtaa usein.
Öljyn tason mittari:tulee olla prismatyyppistä öljytason selkeää näyttöä varten, mieluiten lasia, ja sen on oltava vaihdettavissa ja sijoitettava paisuntasäiliön sivulle
Pääsäiliön tyhjennysventtiili:tarjotaan
Paisuntasäiliö pääsäiliön venttiiliin:Tarjotaan
Lämpömittari:Numerotyyppi maksimilukuosoittimella
