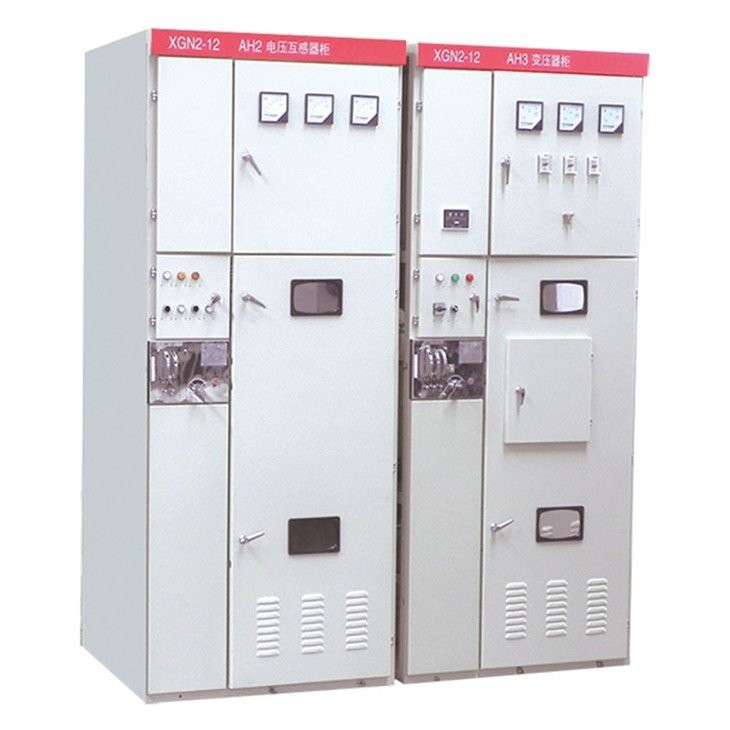

Modulaarinen korkeajännitteinen suurjännitealiaseman kytkinlaite

XGN2-tyyppistä modulaarista suurjännitekojeistokaappia käytetään sähköenergian vastaanottamiseen ja jakamiseen kolmivaiheisessa vaihtovirtajärjestelmässä, jonka nimellisjännite on 3, 6, 10 KV ja nimellistaajuus 50 HZ, erityisesti usein käytettyihin tilanteisiin. Sen virtakiskojärjestelmä on yksikisko (joka voi johtaa yhden kiskon ohituksella ja kaksikiskorakenteella).

Kojeistokaappi on kansallisten standardien GB3906 3-35KV AC Metallikoteloitu kojeisto ja kansainvälisen standardin IEC298 vaatimusten mukainen, ja siinä on myös ehdotettu viittä lukituksenestotoimintoa, kuten murtumisenesto ja vahingossa sulkeminen. katkaisijalle, katkaisua estävä ja sulkeutuva erotinkytkin kuormalla, katkaisua estävä ja sulkeva maadoitusjohto/kuormalla varustettu kytkin, sulkemisen estävä katkaisija/erotinkytkin maadoitusjohdolla/kytkimellä, sisäänpääsyn estävä latausväli vahingossa.

Rakenteen kuvaus

Kojeisto on laatikkotyyppistä metallikoteloitua kiinteää rakennetta ja kojeisto koostuu profeistaja G-profiilit, jotka on koottu useilla liitososilla. Se on jaettu neljään osastoon, nimittäin virtakiskotilaan .CB-osastoon, mittausosastoon ja kaapeliosastoon. Osien käsittely on tehtävä CNC-lävistyskoneella, CNC-taivutuskoneella ja kehittyneillä CNC-käsittelykoneilla Keskipiste, joka varmistaa muodon, sijainnin ja mittojen korkean tarkkuuden, nopean ja tarkan valmistuksen, joustavan yhdistelmän eri vaihtoehtoja, jotka voivat täyttää asiakkaiden erilaiset vaatimukset.

Pääpiirteet

1. Kaappi on koottu rakenne, ei hitsausta, korkea mekaaninen lujuus ja taiteellinen ulkonäkö.
2. Takaosan yläosa on GN30-12 kiertoerotuskytkimelle ja alaosa GN19-12C-erokytkimelle. Menettelyjen mukaisesti käytetty mekaaninen lukituslaite voi tarjota luotettavan turvasuojauksen käyttäjille ja laitteille.
3. Pääkytkin on yksilohkotyyppinen, vaihtoehdot, kuten ZN63-12(VS1-12) ja VD4-12
4. Pakollista mekaanista lukitusmenetelmää käytetään pääkytkimien, erottimien ja kaapin oven lukituksissa, jotta ne täyttäisivät "viiden varmuuden" lukitustoiminnon, nauttien satunnaisesta yhdistelmästä rengaspääyksikön kanssa.

Tekninen parametri
